Wyrób łuku klasycznego - masa pytań
Wyrób łuku klasycznego - masa pytań

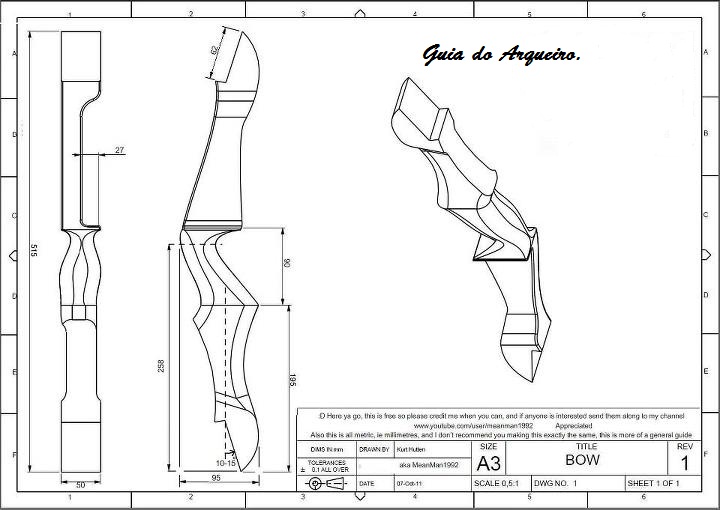

Chodzi mi o wymiary łuku (mam 1,90m) , jaki materiał na majdan oraz sam mój może troche wymyślny pomysł wytworzenia laminatu ( hikora-włókno szklane ) na ramiona łuku, jeszcze z tym nie kombinowałem i jest to mój pierwszy raz. Czy jest sens się za to brać? Prosiłbym o pare rad może nawet zmian w tym projekcie, jestem otwarty na propozycje.
Re: Wyrób łuku klasycznego - masa pytań
w sumie przyłącze sie do pytania :D
Re: Wyrób łuku klasycznego - masa pytań
Co do laminatu wybrałem:
Tkana mata z włókna szklanego 350g/m2
Drewno hikory
Brakuje mi tylko jakiejś dobrej żywicy dwuskładnikowej epoksydowej
Tkana mata z włókna szklanego 350g/m2
Drewno hikory
Brakuje mi tylko jakiejś dobrej żywicy dwuskładnikowej epoksydowej
Re: Wyrób łuku klasycznego - masa pytań
Ja bym się zastanowił nad sensem laminowania hikory. To jedno z najwytrzymalszych drzew na zginanie i rozciąganie oraz o średniej wytrzymałości na ściskanie. Tzn. hikora przewyższa w rozciąganiu inne gatunki a w ściskaniu nie ustępuje innym stosowanym w łucznictwie gatunkom drewna. Dzięki temu sama jest stosowana analogicznie jak włókno szklane, czyli jako wzmocnienie przy rozciąganiu innych mniej wytrzymałych gatunków w łukach klejonych. Dlatego ten gatunek potrafi wytrzymać nawet bardzo mocno przeciążone projekty. Jej niewielką wadą jest natomiast raczej wysoka gęstość tj. około 800 kg/m^3 i to dla drewna suchego. Włókno + żywica dodatkowo zwiększy tą wagę. Jeśli miałbym wzmacniać szkłem to wybrałbym jakiś lżejszy gatunek za to o dużej wytrzymałości na ściskanie i dużym procencie dopuszczalnego skurczu, właściwie do laminowania prawie każde drewno się nada.
Szlachetną hikorę przeznaczyłbym raczej na jakiś ambitny selfbow, bo to drewno prawie nie do złamania o ile łuk jest prawidłowo wykonany, to znaczy zgodnie ze sztuką. Dobry łuk hikorowy mógłby by być z mocnym pierwszym słojem, co również wyróżnia hikorę (jako jeden z liściastych wyjątków) tak jak i cis, to że drewno z pod kory jest u tych gatunków równie mocne lub może nawet i mocniejsze niż leżące głębiej w pniu słoje. Także inne ustawienie "słoje na sztorc" mimo iż słoje będą przecięte to o ile ich przebieg nie wyjdzie poza ramię, będzie równie dobre w przypadku przeorzecha.
Rozumiem jednak, że planujesz zrobić łuk z dokręcanymi do majdanu ramionami ? Jeśli tak, to drewno na majdan tym bardziej musi być wytrzymałe i możliwie twarde aby zminimalizować możliwe wgnioty od śrub i innych części. Tutaj pojawi się ważna kwestia wytrzymałości i stabilności takiego majdanu tak aby nie pękł, nie skręcił się czy nie uginał przy planowanej sile i długości ramion ale nie był nadmiernie wielki i toporny. Można obliczyć wymaganą minimalną grubość jeśli się zna parametry mechaniczne drewna przeznaczonego na majdan ale jest to bardzo trudne więc raczej sugerowałbym jednak wziąć wymiary z jakiegoś już istniejącego łuku ale oczywiście o nie duraluminiowym tylko drewnianym majdanie.
Szlachetną hikorę przeznaczyłbym raczej na jakiś ambitny selfbow, bo to drewno prawie nie do złamania o ile łuk jest prawidłowo wykonany, to znaczy zgodnie ze sztuką. Dobry łuk hikorowy mógłby by być z mocnym pierwszym słojem, co również wyróżnia hikorę (jako jeden z liściastych wyjątków) tak jak i cis, to że drewno z pod kory jest u tych gatunków równie mocne lub może nawet i mocniejsze niż leżące głębiej w pniu słoje. Także inne ustawienie "słoje na sztorc" mimo iż słoje będą przecięte to o ile ich przebieg nie wyjdzie poza ramię, będzie równie dobre w przypadku przeorzecha.
Rozumiem jednak, że planujesz zrobić łuk z dokręcanymi do majdanu ramionami ? Jeśli tak, to drewno na majdan tym bardziej musi być wytrzymałe i możliwie twarde aby zminimalizować możliwe wgnioty od śrub i innych części. Tutaj pojawi się ważna kwestia wytrzymałości i stabilności takiego majdanu tak aby nie pękł, nie skręcił się czy nie uginał przy planowanej sile i długości ramion ale nie był nadmiernie wielki i toporny. Można obliczyć wymaganą minimalną grubość jeśli się zna parametry mechaniczne drewna przeznaczonego na majdan ale jest to bardzo trudne więc raczej sugerowałbym jednak wziąć wymiary z jakiegoś już istniejącego łuku ale oczywiście o nie duraluminiowym tylko drewnianym majdanie.
Re: Wyrób łuku klasycznego - masa pytań
Skoro nie hikora może dobry byłby klon? Tak, zakładałem łuk rozkręcany. Co do wymiarów chyba przyznaje racje może lepiej skopiować wymiary. Dziękuje za opinię
Re: Wyrób łuku klasycznego - masa pytań
Tak klon jest już lżejszy, przeciętnie ma około 660 kg/m^3 a ściskanie porównywalne z hikorą a nawet ciut większe.
Ale jeśli zdecydowałbyś się poeksperymentować to mógłbym zasugerować wypróbowanie laminowanej olchy. Jest lekka (550), o wytrzymałości na ściskanie nawet jeszcze większej niż klon a do tego łatwa do pozyskania, bo rośnie na każdych bagnach i podmokłych nieużytkach, a do tego łatwo o proste pnie. Dostępna jest też w składach drewna kominkowego za grosze. Jest niedoceniana a mam przeczucie, że w takich laminatach mogłaby się sprawdzić. Tym bardziej, że żywica i lakierowanie takich dokręcanych ramion powinno nie dopuścić tlenu z powietrza a przez to zwiększyć jej trwałość w suchych warunkach (bo ta cecha olchy trochę kuleje, za to pod wodą olcha jest bardzo trwała, nadaje się do budownictwa wodnego). Siła zginania ramion z olchy będzie podobna do siły ramion z innych krajowych gatunków (klon, dąb, wiąż, jesion, akacja) jeśli będą miały podobne wymiary. Trochę martwiłbym się o ścinanie olchy a więc i o możliwość rozszczepienia. Może w łukach nie jest to najważniejszy parametr a ścinanie to nie to samo co rozłupywanie (bo działa w innej płaszczyźnie) , ale tutaj dopóki ktoś nie spróbuje to będzie wiadomo, czy wzmocnienie szkłem temu zapobiegnie. Natomiast w razie niepowodzenia nie będzie dużej straty bo o drewno do kolejnych prób powinno być łatwo. Ot taki patent do przetestowania.
Ale jeśli zdecydowałbyś się poeksperymentować to mógłbym zasugerować wypróbowanie laminowanej olchy. Jest lekka (550), o wytrzymałości na ściskanie nawet jeszcze większej niż klon a do tego łatwa do pozyskania, bo rośnie na każdych bagnach i podmokłych nieużytkach, a do tego łatwo o proste pnie. Dostępna jest też w składach drewna kominkowego za grosze. Jest niedoceniana a mam przeczucie, że w takich laminatach mogłaby się sprawdzić. Tym bardziej, że żywica i lakierowanie takich dokręcanych ramion powinno nie dopuścić tlenu z powietrza a przez to zwiększyć jej trwałość w suchych warunkach (bo ta cecha olchy trochę kuleje, za to pod wodą olcha jest bardzo trwała, nadaje się do budownictwa wodnego). Siła zginania ramion z olchy będzie podobna do siły ramion z innych krajowych gatunków (klon, dąb, wiąż, jesion, akacja) jeśli będą miały podobne wymiary. Trochę martwiłbym się o ścinanie olchy a więc i o możliwość rozszczepienia. Może w łukach nie jest to najważniejszy parametr a ścinanie to nie to samo co rozłupywanie (bo działa w innej płaszczyźnie) , ale tutaj dopóki ktoś nie spróbuje to będzie wiadomo, czy wzmocnienie szkłem temu zapobiegnie. Natomiast w razie niepowodzenia nie będzie dużej straty bo o drewno do kolejnych prób powinno być łatwo. Ot taki patent do przetestowania.
Re: Wyrób łuku klasycznego - masa pytań
Napewno wypróbuje, a fotki gotowca i parametry w miare możliwości zamieszcze. Po świętach, myśle że zacznę, żeby poprostu nie kombinować na mrozie, bo mogłoby to w jakimś stopniu wpłynąć na jakość drewna o ile sie nie myle. Zresztą będzie więcej czasu na przemyślenie nie ma co się śpieszyć
Re: Wyrób łuku klasycznego - masa pytań
Szczerze odradzam na początek konstrukcję 3PC td. Jeśli już jesteś zdecydowany to kup szkło gordona lub z bearpawa. Maty i inne cuda przerabiałem. Ewidentna strata czasu i kasy. Ba ... zrobiłem nawet z polskiego szkła ale to nadaje się do elektrotechniki nie na ramiona łuków.
Wbij na mój profil na forum, podałem mnóstwo materiałów pomocnych przy tych konstrukcjach. Od razu mam uwagę... Kąt 15 stopni przy mocowaniu ramion to za dużo, to max. Najlepiej sprawdza się coś pomiędzy 7 a 10. Zależy od formy jaką zrobisz do ramion.
Parę linków na "szybko":
http://poorfolkbows.com/glass1.htm
http://tradgang.com/cgi-bin/ultimatebb. ... orum;f=125
http://piratesofarchery.net/bb/viewforu ... bec16555f2
Wbij na mój profil na forum, podałem mnóstwo materiałów pomocnych przy tych konstrukcjach. Od razu mam uwagę... Kąt 15 stopni przy mocowaniu ramion to za dużo, to max. Najlepiej sprawdza się coś pomiędzy 7 a 10. Zależy od formy jaką zrobisz do ramion.
Parę linków na "szybko":
http://poorfolkbows.com/glass1.htm
http://tradgang.com/cgi-bin/ultimatebb. ... orum;f=125
http://piratesofarchery.net/bb/viewforu ... bec16555f2
Jestem polakiem gorszego sortu
Re: Wyrób łuku klasycznego - masa pytań
Dziękuje, informacje napewno się przydadzą
